Energiją taupantis sprendimas Gatvių apšvietimui. Iki 17760 Lm / 10-120 W.
Pasirinkti
Pagrindinė informacija
Pagrindinė informacija
Išmatavimai
Aksesuarai
Fotometrija
Logistinė informacija
Parsisiuntimai
Produkto spalva
RAL 7035
RAL 7015
RAL 9004
Aprašymas
MPL – efektyvus lauko apšvietimo sprendimas, skirtas gatvėms, greitkeliams ir kt. erdvėms. Sertifikuota kokybė, didelio efektyvumo LED’ai ir platus galios (nuo 10 W iki 120 W) bei optikų pasirinkimas užtikrina maksimalų našumą ir precizišką apšvietimą. Ilgaamžiškumas (iki 100 000 val.), atsparumas korozijai (C4) ir integruotos saugos bei energijos taupymo funkcijos garantuoja patikimą veikimą net sudėtingomis sąlygomis.
Pritaikymas
MPL – puikus apšvietimo sprendimas įvairioms lauko erdvėms: gatvėms, greitkeliams, automobilių stovėjimo aikštelėms, geležinkelio platformoms, pėsčiųjų zonoms, parkams ir dviračių takams, taip pat miesto infrastruktūrai ar poilsio zonoms.
Techninė informacija
Elektros charakteristikos
V
Maitinimo įtampa
180-264VAC
Hz
Dažnis
50-60
W
Šviestuvo galia
10 iki 120
Cosφ
Galios koeficientas
≥0.97, kai veikia 100% režimu ir ≥0,85,kai pritemdyta 50 % režimu
Optinės charakteristikos
Lm
Šviesos srautas
1339-17760
Lm/W
Šviesos efektyvumas
Iki 170
CCT K
Spalvinė temperatūra
2700/3000/4000 ir 5700 perėjoms
Ta
Aplinkos temperatūra
-40°C ≤ Ta ≤ +50 °C 10-100 W -40 °C ≤ Ta ≤ +40 °C 110-120 W
CRI˚
Spalvų perteikimo indeksas
≥70
| LED šviesos diodų skaičius | 8 | 16 | 24 | 32 | |||||||||||||||||
| Galia | 10W | 20W | 20W | 30W | 40W | 50W | 30W | 40W | 50W | 60W | 70W | 30W | 40W | 50W | 60W | 70W | 80W | 90W | 100W | 110W | 120W |
| Šviesos srautas, Lm | 1340-1630 | 2420-2920 | 2640-3220 | 4140-4920 | 5320-6360 | 6350-7700 | 4200-4980 | 5560-6560 | 6750-8050 | 7860-9420 | 8890-10780 | 4230-5100 | 5600-6720 | 6850-8300 | 8100-9840 | 9310-11340 | 10480-12720 | 11610-13950 | 12600-15400 | 13310-16500 | 14280-17760 |
| Efektyvumas, Lm/W | 134-163 | 121-146 | 132-161 | 138-164 | 133-159 | 127-154 | 140-166 | 139-164 | 135-161 | 131-157 | 127-154 | 141-170 | 140-168 | 137-166 | 135-164 | 133-162 | 131-159 | 129-155 | 126-154 | 121-150 | 119-148 |
Korpusas

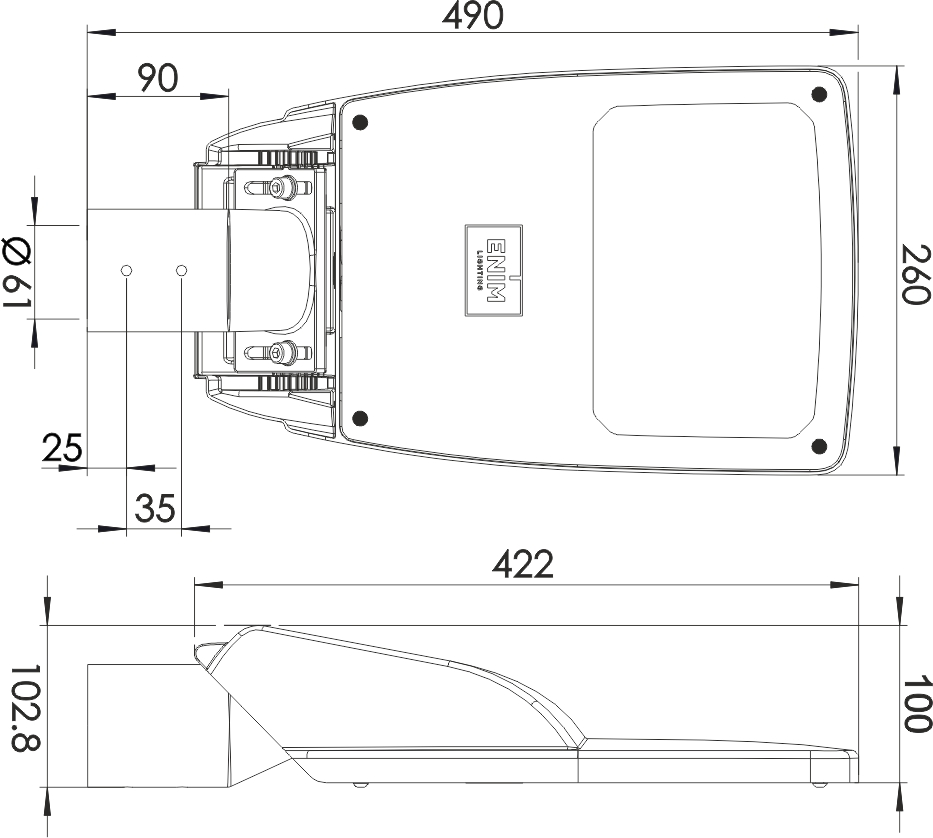

Dydis
422 mm x 260 mm x 100 mm
Svoris Brutto
5.3
Svoris Netto
5
Korpuso medžiaga
Pagaminta iš anoduoto aliuminio, padengta antikorozine medžiaga, dažyta milteliniu būdu
Apsauga nuo drėgmės
Šviestuvo konstrukcijoje yra slėgį išlyginantis drėgmės ir dulkių filtras, kuris neleidžia drėgmei kondensuotis šviestuvo korpuse.
Montavimas
Reguliuojamas laikiklis: kampas -20˚ iki +20˚/25˚ Ø 60-76 mm, Ø 42-60 mm
Šviestuvo registracija
Elektroninė registracija pagal QR kodo nuskaitymą. QR kodo lipdukas klijuojamas ant korpuso.
Aptarnavimas
Valymas minkšta medžiaga ir muiluotu vandeniu kas 3-4 metai. Nenaudoti chemikalų ir tirpiklių!Aptarnavimo rekomendacijos ir procedūros aprašytos CIE 154-2003
Optika
Optikos dangtelis
Termiškai grūdintas stiklas
LED šviesos šaltinis
OSRAM/LUMILEDS
Optika
Asimetrinė optika
Optikos tipas
Labai kruopščiai atrinkti optikos tiekėjai, o optika yra skaidri, kad būtų užtikrinti minimalūs šviesos nuostoliai
Apsauga nuo šviesos taršos
0 kandela šviesos sklidimas virš 90°
Šviesos tarša ir veiksnumą ribojantis akinimas
≥G2 pagal LST EN 13201-2:2016 rekomendacijas
Standartai
EMC,73/23/EEG,2014/35/ES,2014/30/ES, EN 55015, EN 60598-1:2014, EN 60598-2-3, EN 61000-3-2, EN61000-3-3, EN 61547, EN 62031, EN 62471, EN 62493:2010, EN 62262, WEEE, RoHS, Dark Sky, ZHAGA, EPD.
Techninė priežiūra
Optinis modulis uždarytas visam naudojimo laikui. Nereikia vidinio valymo
Maitinimo šaltinis
Nominali įtampa
180-264VAC
Įėjimo įtampa
180–264VAC
Šviestuvo įjungimo (inrush) srovė ir 50% srovės sumažėjimo laikas
<150A ir <300 µs
Apsaugos klasė
≥ IP20
Apsauga nuo viršįtampių
10 kV/6kV
Išmanioji temperatūros apsauga (ITG)
Išmanioji temperatūros apsauga apsaugo maitinimo šaltinį nuo šiluminio perkaitimo, sumažindama išėjimo galią arba išjungdama, jei veikia virš šviestuvo arba balasto šiluminių ribų
Apsauga nuo viršįtampių
N/L – 10kV, P/(N/L) – 10kV
Sąsajos
One4all (DALI, DALI2, DT6, DSI, switchDIM, corridorFunction), NFC ryšys, Ready2mains (konfigūracija ir pritemdymas per elektros tinklą), U6Me2 programavimo protokolas, Chronostep – automatinis šviestuvo pritemdymas, Power-on level
Vidinės apsaugos
Apsauga nuo perkaitimo matuojant temperatūrą termovaža, apsauga nuo apkrovos trumpo jungimo, nuo perkrovos ir tuščios eigos, slėgio išlyginimo alsuoklis apsaugo nuo vidinio rasojimo
Kitos funkcijos
Privaloma apsauga nuo trumpojo sujungimo, perkaitimo, perkrovos ir apkrovos dingimo
Lizdai įvairiems išmaniesiems valdymo jutikliams
D4I ZHAGA TOP-BOTTOM / D4I ZHAGA BOTTOM / D4I ZHAGA TOP / NEMA TOP
Pastabos
CLO
LED modulio šviesos galia per visą jo tranavimo aiką mažėja. Pastovios šviesos išėjimo (CLO) funkcija kompensuoja šį natūralų nuosmukį, viso naudojimo metu didindama LED maitinimo šaltinio išėjimo srovę
Galios koeficientas (Cosφ)
≥ 0.95
Chromatinė tolerancija (MacAdam)
Ne aukštesnė kaip 5
Nominalus tarnavimo laikas
L95 B10 100000 val. (Ta = 25°C)
Šviestuvo garantija
5 metai
Rekomenduojamas montavimo aukštis
6–12 m
Parsisiuntimai
Parsisiuntimai
Kodas
Pavadinimas
MET0169-1
MPL bracket Ø76mm RAL7035
MET0169-2
MPL bracket Ø76mm RAL7015
MET0169-3
MPL bracket Ø76mm RAL9005
Parsisiuntimai
OPTIKA AS6
OPTIKA AS8
OPTIKA AS9
OPTIKA AS14
OPTIKA AS16
OPTIKA AS17
OPTIKA AS18
OPTIKA AS19
OPTIKA AS27
OPTIKA AS28
OPTIKA AS29
OPTIKA AS30
OPTIKA AS31
OPTIKA AS32
OPTIKA AS34
OPTIKA AS37
OPTIKA AS38
OPTIKA AS40
OPTIKA AS53
OPTIKA AS54
OPTIKA AS55
OPTIKA AS56
OPTIKA AS57
OPTIKA AS58
OPTIKA AS60
OPTIKA AS61
OPTIKA AS62
OPTIKA AS65
OPTIKA AS68
OPTIKA AS69
OPTIKA AS70
OPTIKA AS71
OPTIKA AS73
OPTIKA AS74
OPTIKA AS75
OPTIKA AS76
OPTIKA AS78
OPTIKA AS81
OPTIKA AS87
OPTIKA AS91
OPTIKA AS93
Parsisiuntimai
| Paletė/cm IxPxA | Šviestuvai eilėje/vnt | Eilių skaičius paletėje | Šviestuvai paletėje/vnt. | Paletės svoris, kg | Paletės tūris, m3 | LDM, m | |
| Netto | Brutto | ||||||
| 120 X 80 X 195 | 6 | 12 | 72 | 360 | 380.2 | 1.872 | 0.4 |
